第 9 章 · 工程化：C++、GPU、GUI 与测试（第 10 周）

第 9 章 · 工程化：C++、GPU、GUI 与测试（第 10 周）#

动手做｜ 本章目标：看懂“算法”如何变成“软件”；理解为什么需要 C++ 与 GPU 加速、如何保证跨语言一致；会运行测试与 CI 流程。

9.1 系统架构：分层而不耦合#

fig-5

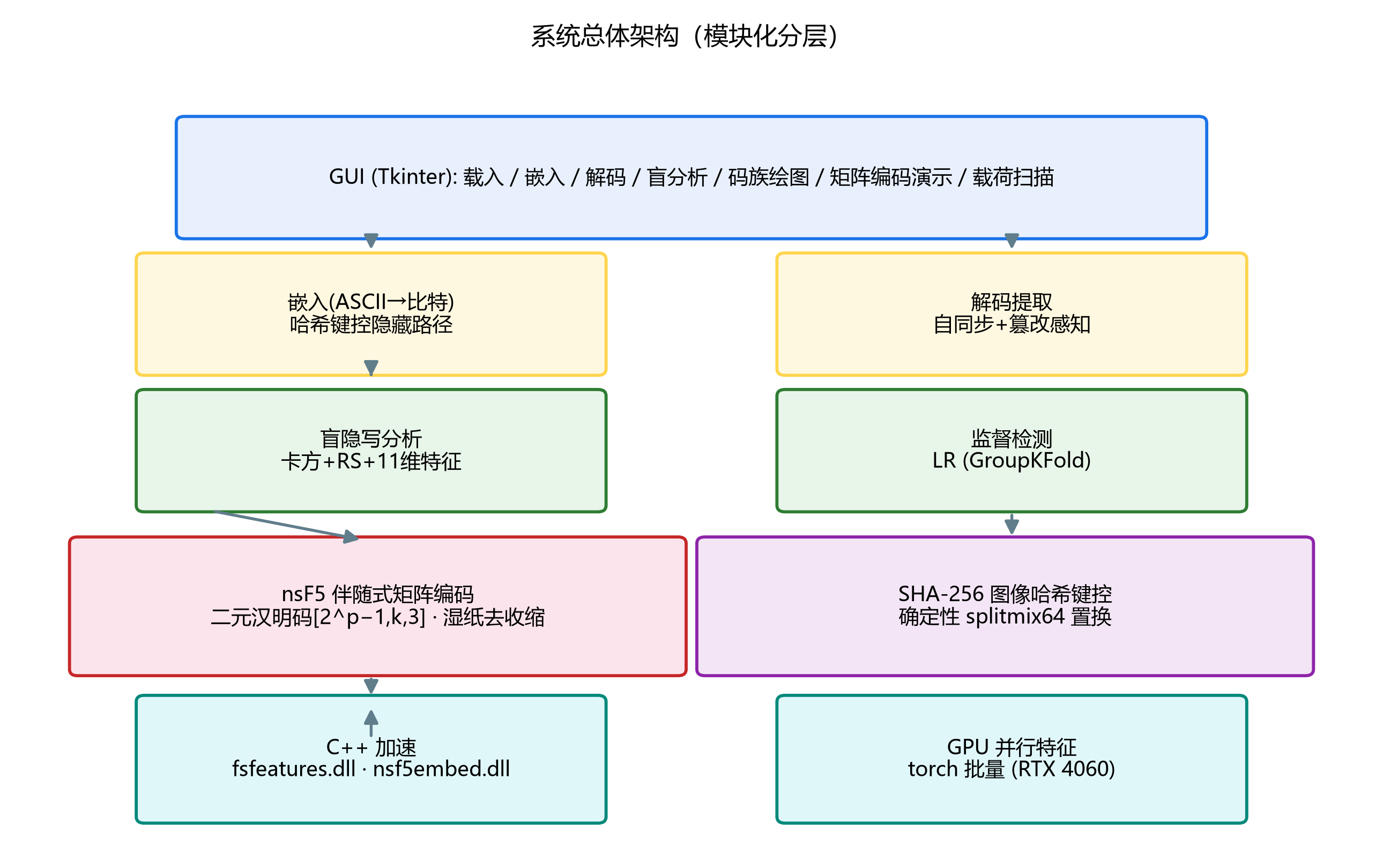

图 9-1 系统总体架构：底层加速 → 算法安全核心 → 功能层 → GUI（项目图）

  • 加速层：cpp/fsfeatures.dll（特征）、cpp/nsf5embed.dll（嵌入/置乱）；

  • 算法核心：ns5_core.py——汉明码、湿纸、哈希键控、嵌入/解码；

  • 功能层：steganalysis.py、efficiency.py、make_dataset.py、train_model.py、ml_predict.py；

  • 界面层：gui.py + matrix_demo.py + scan_panel.py，所有功能一键可点。

分层的意义：算法层不依赖 GUI，可以在无界面环境（服务器/CI）里跑；加速层 缺失时自动回退 Python，保证功能永远可用。

9.2 C++ 加速：为什么是“热路径”，以及如何保证没错#

Python 逐元素循环极慢，但隐写有两个典型热路径：确定性置换（把 1600 万 像素的顺序洗一遍）与特征提取（对每张图做 RS/卡方/熵统计）。把它们下沉到 C++ 动态库，性能可以提升几个数量级：置换加速随规模变化（数据见 experiments/data/bench_permute.csv，可用 python experiments/tools/gen_bench.py --only permute 复现；性能与机器相关）：4096²（1600 万像素）Python ≈15.6 秒 → C++ ≈0.24 秒（约 65 倍），同一份基准里小规模（6.5 万）最高约 240 倍。

fig-6

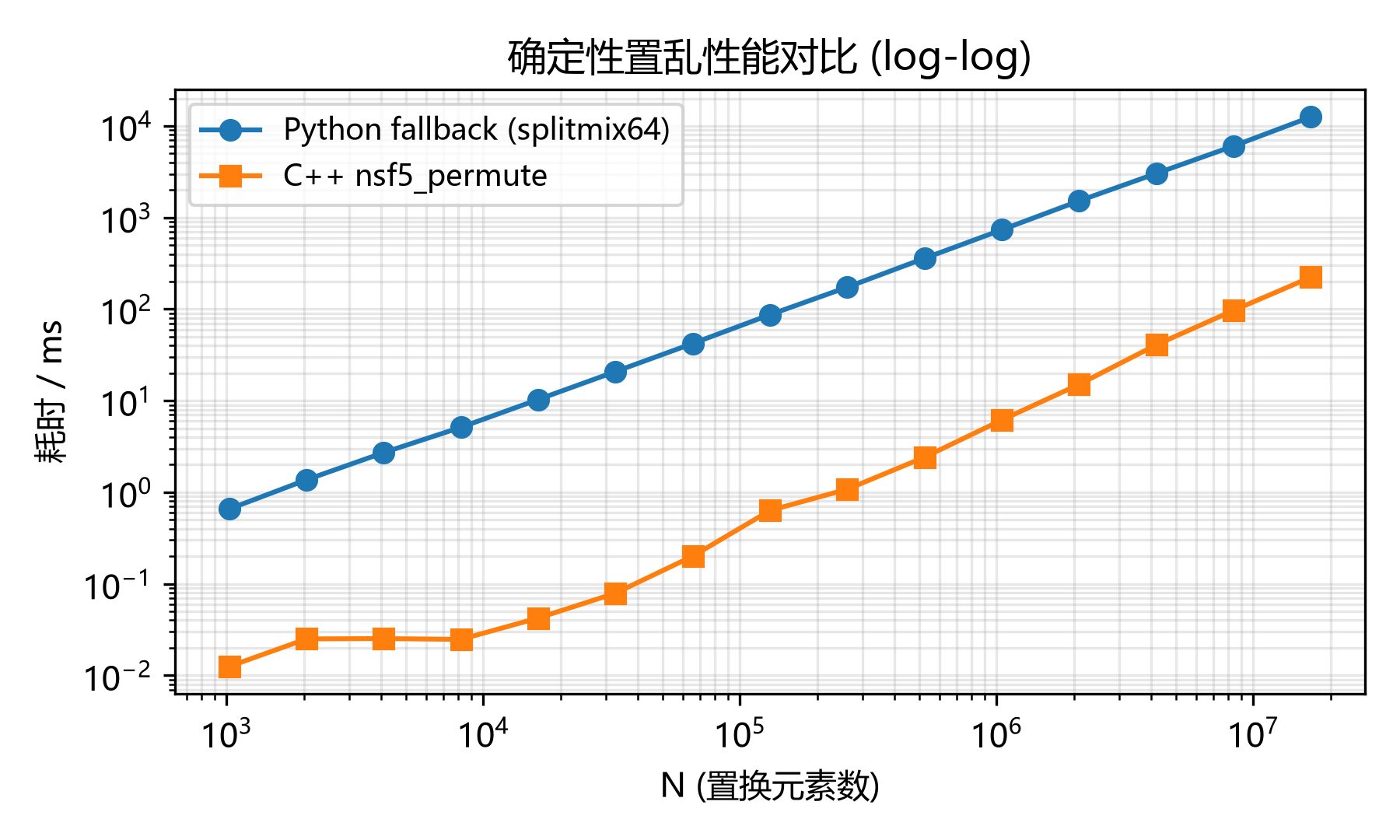

图 9-2 确定性置换性能：Python vs C++（log–log 坐标，项目图）

性能提升的前提是**“结果完全一样”**。Python 调 DLL 用的是 ctypes， 项目为此设计了自校验：

  • cppembed.py 用同一图像分别走 C++ 与 Python 路径嵌入，比较输出是否像素级一致；

  • fsfeatures.py 的 check_against_python() 逐特征核对 C++ 与 Python 结果；

  • DLL 缺失或加载失败时自动回退 Python 同算法，保证嵌入/解码两端序列恒定可逆。

避坑提醒｜ 跨语言一致性是“可加速”的前提，也是调试的雷区：C++ 端位运算、取整、溢出行为与 Python/NumPy 不完全一致。遇到“有 DLL 能嵌、无 DLL 解不了”的诡异 bug，先跑 cppembed.selfcheck() 和 fsfeatures.check_against_python()，而不是去改算法。

9.3 GPU 版：把 11 维特征“批量向量化”#

gpu/ 目录用 PyTorch 把特征计算改写成张量算子：一次读入一批 512×512 灰度图，在 GPU 上并行完成直方图、RS、卡方与熵计算，再落回 CPU。v1.4 新增 gpu/featurize_v2_gpu.py 支持 143 维 v2 特征（含 SRM 卷积）。README 实测 v1 特征 2070 张约 5 秒（≈410 张/秒），且与 CPU 参考实现逐位一致（浮点误差 ~1e-7）。

fig-7

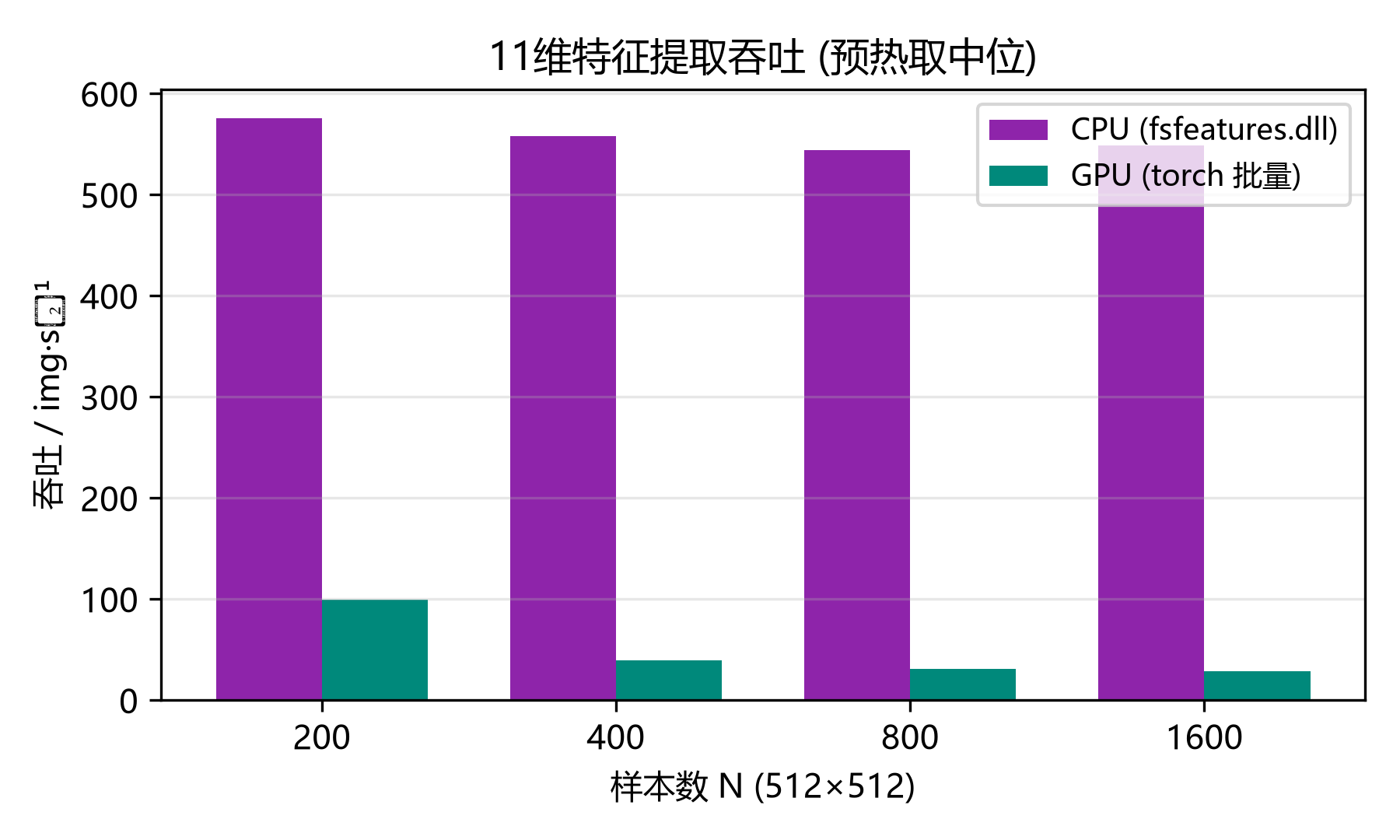

图 9-3 v1 11 维特征提取吞吐：CPU(C++) vs GPU(torch 批量)（项目图）

回到项目看代码｜ 读 gpu/featurize_gpu.py 的自检函数：它把 GPU 结果与 src/fsfeatures.py 的 CPU 结果逐元素比较。bit 级一致是这套双实现能并存的前提。再读 README 关于吞吐边界的讨论：小批量时主机↔设备拷贝开销可能让 GPU 反而不如 C++——这是诚实评测，不是“GPU 一定更快”的营销话术。

9.4 GUI：把研究工具变成可教学的应用#

src/gui.py 的主界面围绕“嵌入→解码→分析”三步设计。真正出彩的是两个教学面板：

  • 矩阵编码演示（matrix_demo.py）：随机/手点一个块，实时计算 s、m、d，高亮命中的列与被改系数，直观展示“至多改 1 位”；

  • 载荷扫描（scan_panel.py）：拖动 payload 0→0.4，逐档重新嵌入并刷新卡方 p 值、RS 估计率与 ML 概率三条曲线，观察“藏得越满越容易被发现”。

fig-8

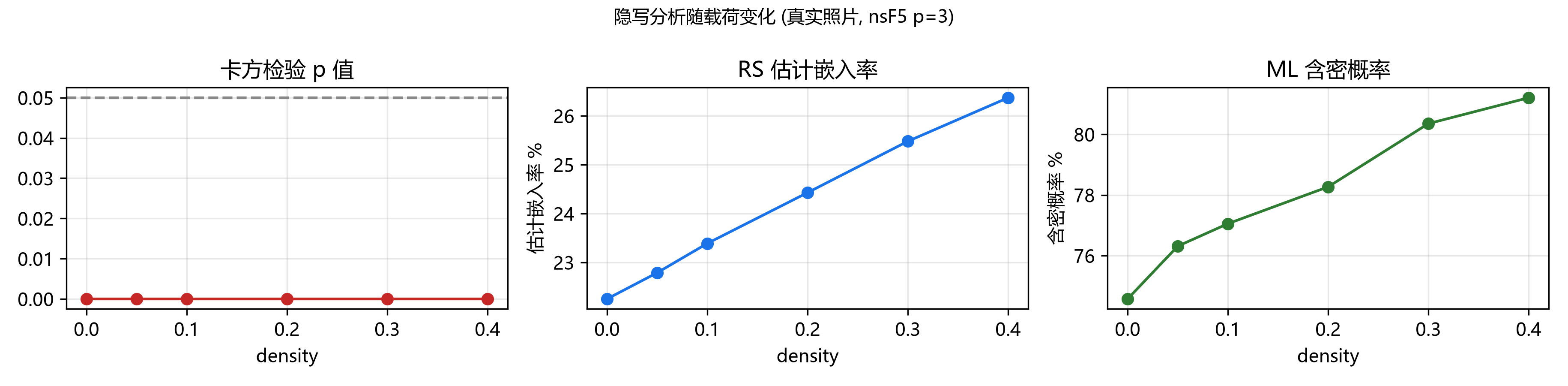

图 9-4 载荷扫描：统计可检测性随嵌入密度变化（项目图）

避坑提醒｜ 注意 GUI 文案里的严谨措辞：单张图没有“AUC”（AUC 需要一组正负样本），所以扫描面板用的是模型概率作为趋势示意。阅读软件输出时，要区分 “单图概率”与“数据集指标”，这是容易被误用的一处。

9.5 测试与 CI：让重构不翻车#

测试文件

验证内容

心智模型

test_core.py

汉明矩阵正确性、嵌入/解码往返、湿纸、口令错误

算法没坏

test_steg.py

盲分析能区分干净图与含密图

分析没坏

test_false_positive.py

大量干净图不误报（回归）

误报没失控

test_gui.py

窗口能构建、载入与预览

界面没坏

.github/workflows/ci.yml 会在每次推送到 main 或提 PR 时自动跑核心测试、 构建 wheel 与 sdist；推送 v* 标签时自动发 GitHub Release。 这套“测试 + 打包 + 自动发布”是算法项目走向可复用工具的标准姿势。

9.6 代码阅读路线图（按需选用）#

  1. 入口：src/run_e2e.py（最短路径，串起所有模块）；

  2. 数据层：image_io.py → 数组怎么进出的；

  3. 嵌入层：ns5_core.py 从上到下读一遍（哈希、置换、汉明、湿纸、高层 API）；

  4. 分析层：steganalysis.py 的 analyze() 逆向追踪每个统计量；

  5. ML 层：train_model.py 主流程 → featurize_v2.py / srm_filter.py （v1.4）→ ml_predict.py 双版本推理；

  6. 加速层：cppembed.py / fsfeatures.py 的 ctypes 与自校验；

  7. 界面层：gui.py 找按钮回调，顺藤摸瓜到算法函数。

想一想｜ 为什么 ns5_core.py 的注释反复强调“改了置换算法会破坏可逆性”？请结合 v1.2.1 修复（DLL 缺失自动回退）想：如果 Python 与 C++ 排列不一致，会出现什么灾难性现象？

9.7 v1.4.0 更新：SRM、多源数据与模型工程（2026-09）#

v1.4.0 新增/改动了若干工程模块，阅读新代码时先认目录：

新文件 / 模块

职责

学习要点

src/srm_filter.py

30 个标准 SRM 高通核，numpy/torch 双实现

核清单、归一化、增强图生成

src/featurize_v2.py

143 维 v2 特征组装与 CPU 实现

ALL_FEATURE_NAMES、featurize_v2()

gpu/featurize_v2_gpu.py

GPU 批量 143 维特征与一致性自检

extract_features_v2_gpu()

src/make_dataset.py 扩展

多进程 -j、SRM/feature-set/variants

按图并行、输出逐行一致

src/train_model.py 扩展

DS_FILES 多数据集、Stacking、LGB 调优

双版本模型保存与阈值

gpu/make_imageset.py 扩展

memmap 逐张落盘、–out/–id-offset

多源分工、避免 OOM

数据侧：项目建立了纯校园照片基准 data/campus_jpg（414 张，移除早期 DIP4E 教材图），并引入隐写分析事实标准 BOSSbase 1.01（1 万张 512² 灰度 PGM）做多源合并。CPU 11 维合并训练 72898 样本，held-out AUC≈0.741；GPU 合并 52070 样本，验证 AUC≈0.712；BOSSbase 单独跑 GPU 只有 AUC≈0.644——基准越难，弱密度信号越弱。make_dataset.py 现在支持多进程（16 核约 5.6 倍加速），GPU 图像集用 memmap 逐张落盘避免大数组 OOM。

工程配套：许可证从 MIT 改为 Apache-2.0（新增 NOTICE 与第三方声明），README 与 pyproject 的版本/主页同步为 v1.4.0；C++ DLL 与 Python 的像素级/特征级一致性自检仍然保留。

动手做｜ 跑一次 python gpu\featurize_v2_gpu.py 自检；然后按 README 用 data\campus_jpg 与 data\BOSSbase_1.01 各生成一源数据，对比“单源校园 / BOSSbase 单源 / 两源合并”三组模型的 AUC。这是 v1.4 最值得亲手复现的“数据域”实验。
